      Z6·尊龙凯时住宅全热新风系统解决方案

      关键字:    2017-09-19

      ◎设计依据

      1、业主提供的房屋平面图

      2、业主的新风需求

      3、标准规范

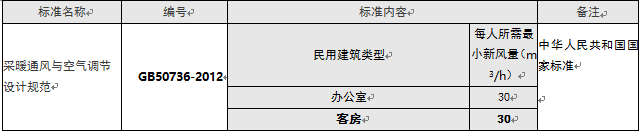

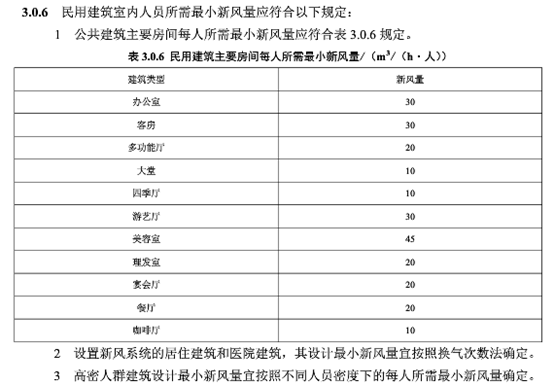

      ①《民用建筑供暖通风与空气调节设计规范》GB 50736-2012

      ②《住宅设计规范》GB50096-2011

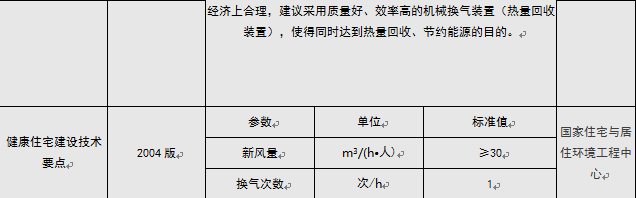

      ③其他技术规范指引

      通风系统的分类及特点

      ◎新风的作用

      1、换气、除臭、除尘功能。取自高空的新鲜空气,经过滤、除尘、灭菌、加热/降温,加湿/除湿等处理过程,以较低的风速,从房间一侧送风口不间断送出,同个合理的气流组织,新鲜空气经过人的活动区域,带走人员活动产生的扬尘,气味等,从排风口排出,达到净化室内空气的目的。

      2、湿度调节功能。有效调节室内空气湿度,使居室时刻保持干爽、舒适的状态,对西安冬季的干燥空气又加湿的作用。

      3、节能。不用开窗即可获得新鲜空气,减少室内热损失,节省能源。

      4、过滤有害物质。驱除室内装饰造成的可能长时间存在的有害气体。



      ◎新风的送风方式

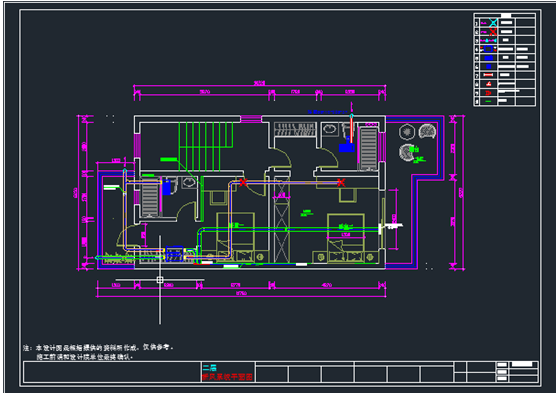

      ◎设计图纸

      新风系统的作用

      ◎施工安装

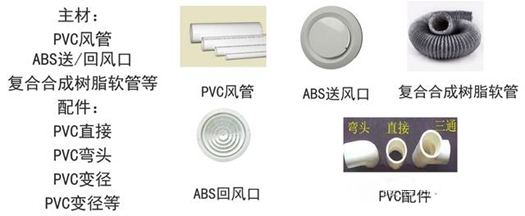

      施工前准备



      3、电器材料准备

      电线、信号线、开关插座及底盒、空气开关及底盒、穿线管、黄蜡管、线卡、防水电工胶等。

      4、工具准备

      1)机具:砂轮机、砂轮锯、手电钻、冲击钻。

      2)工具:手锯、剪子 、活扳手、自制呆扳手、叉扳手、锤子、手铲、方锉、螺钉旋具等。

      3)其他工具:墙体探测仪、水平尺、划规、线坠、小线、盒尺等。



      ◎施工工艺流程要点



      1.根据施工图纸进行现场放线。确认墙体开孔位置,做出标记。

      2.按照安装规范,进行丝杆打孔。(注意已有管道避让)

      3.设备吊装,管道吊装。管道交叉,如空间不足,可以采用过梁器,尽量避免管道交叉情况

      4.敷设线管,放线。电线在管内不应有接头,不应扭绞,管内应留有40%的空间,管内电线可随时抽动、换线。2.5m㎡线最多4根(仅指单根20线管)。

      5.分支接头应在插座盒、开关盒内,接头接线在同一处不宜超过两根,线在盒内应有适当的余量。

      ◎施工过程图解

      进入工地现场

      全热新风主机

      丈量主机安装位置,主机位置一般安装在洗手间或阳台

      做好记号

      根据主机的位置及记号钻孔

      切割吊杆的长度

      在吊杆上安装螺丝

      安装固定好吊杆

      打开包装,取出安装配件

      在地面做好防护前提下,将安装吊耳安装在主机上

      将主机在天花上固定好

      主机固定完毕

      施工要点:要求吊顶距离楼板尺寸为320mm以上,全热交换器顶部到楼板之间的保持一定距离,以免接触太紧震动产生噪音。吊装必须牢固水平,如带有出水口需要倾斜,安装全热交换器必须开检修口,一般尺寸为300cm*300cm,具体情况可以按照实际情况来确定。

      开孔位置标注

      风管布管划线

      开孔

      施工要点:打孔作业前,需利用墙体探测器探测,确认打孔位置无金属障碍物,方可展开打孔作业。

      开好孔

      根据风管布管位置进行墙面处理:风管槽

      已处理好的风管槽

      安装风管

      风管施工要点:

      1.尽量使用小角度的转接代替直角转接。

      2.尽量使用Y型斜三通。

      过梁器安装

      墙面分支器及风管安装

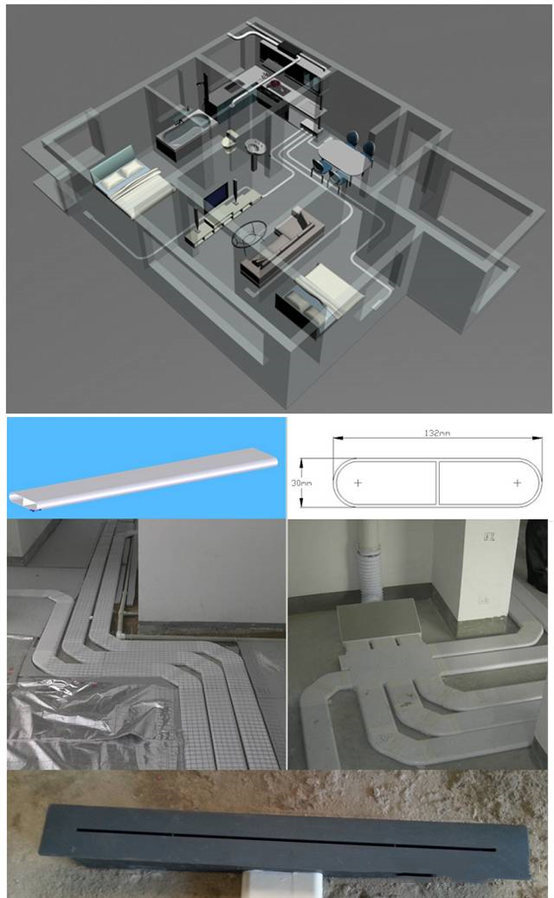

      地送风风管布置

      送风器环保胶水

      接口位需用铝箔粘贴,确保不漏风

      接线箱接线

      风口安装

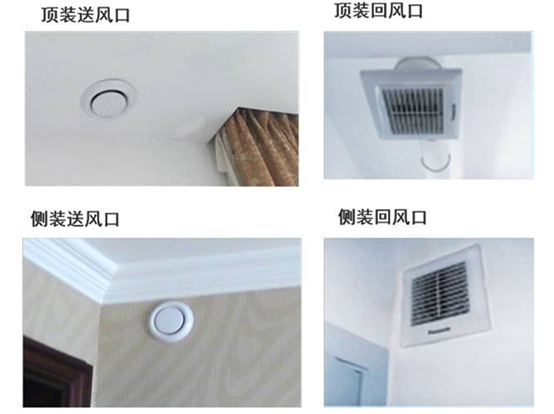

      室内风口安装:室内风口安装可采用顶装或者侧装

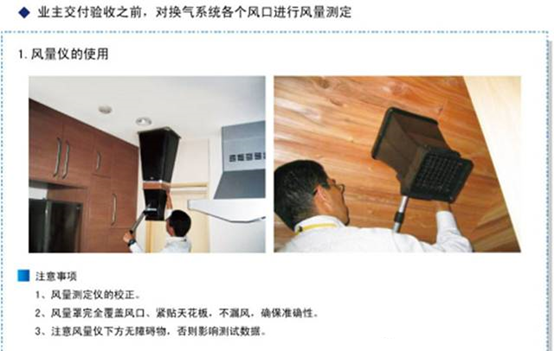

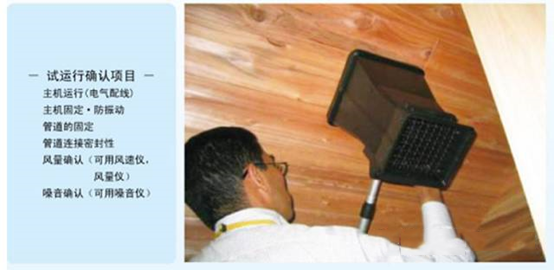

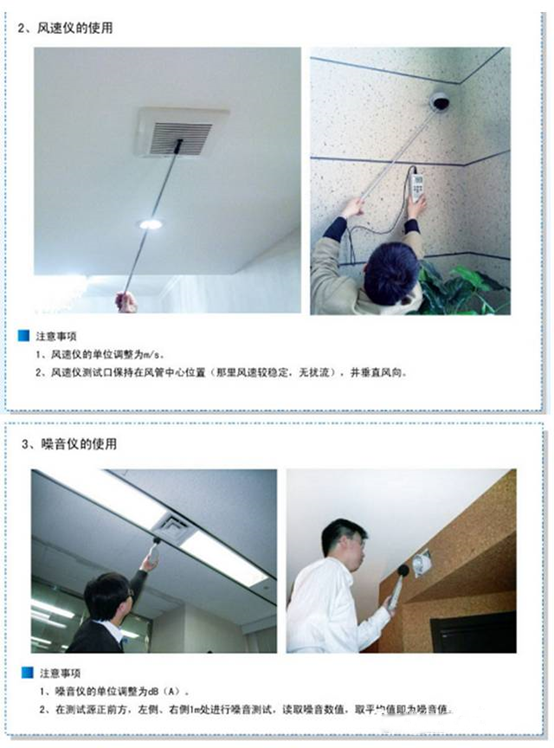

      新风系统调试与验收

      注意:若发现风量不足,需对系统管路进行检查,确认管道是否脱落,管路走向、弯管、三通、变径使用是否合理,是否使用了其它阻力较大的配件。

      系统调试完成,各项数值达到设计要求后,做相关书面表格记录,并交由业主签字,作为验收附件资料。
